Test de l'alimentation 230V/5V 600mA made in china (Version2)...

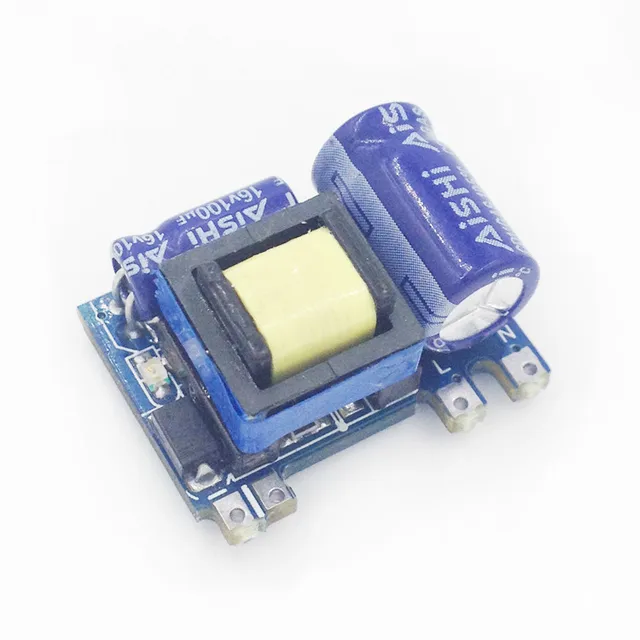

Ce soir j'ai testé l'alimentation à découpage produite chez nos amis chinois ...



Ce qui m'intéressait dans cette version c'est la petite taille de cette dernière .(idem version 1)

Après l'abandon (ou tout du moins la mise en standby) de l'élaboration d'une alimentation sans transformateur , j'ai opté , afin de poursuivre mon projet, d'intégrer une alimentation prête à l'emploie.
L'inconvénient majeur de ce choix est l’Extrême dépendance de nos fabricants ...

Voici les résultats des mesures , à vide un presque beau 5V ... et une consommation de 0.15mA
4.9V à vide et 4.74V sous 140mA de charge.







Sortie 5V 64mA
Sortie 5V 140mA

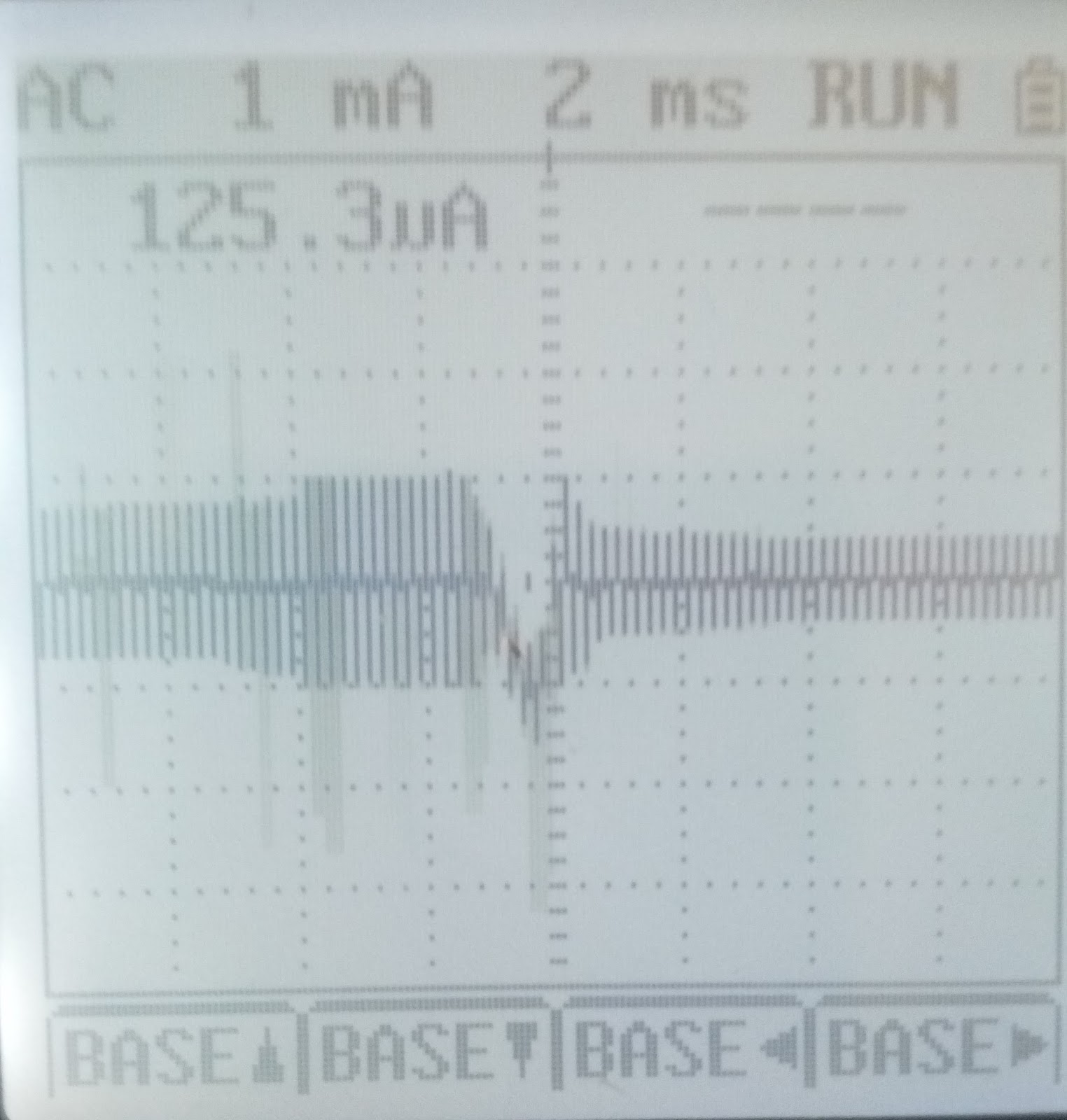

Entrée 230V à vide
Entrée 230V à vide





































Avec 3 relais + un module ESP8266 , environ 140mA sous 4.74V, soit 0,66W
Après calcul il s'avère que le module consomme 0.8602 W sous 230V , une déperdition de 0.2007w
76% de rendement.





Entrée 230V , 64mA 5V
Entrée 230V, 140mA sous 5V




Est-ce que ça chauffe ?
En fait au bout qu'une heure la mesure affiche 40°C ...













Quelques images du module  :










Plus ... devinez qui c'est ?
