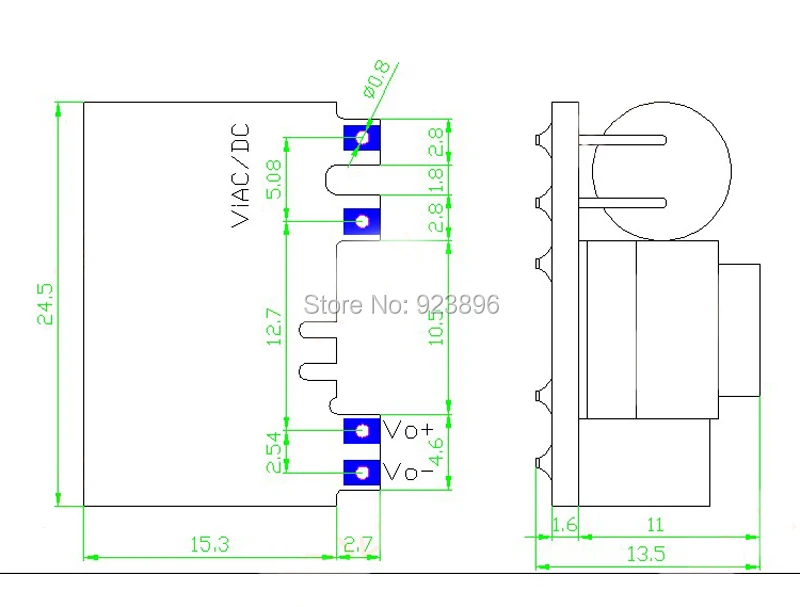

Ce qui m'intéressait dans cette version c'est la petite taille de cette dernière .
Après l'abandon (ou tout du moins la mise en standby) de l'élaboration d'une alimentation sans transformateur , j'ai opté , afin de poursuivre mon projet, d'intégrer une alimentation prête à l'emploie.
L'inconvénient majeur de ce choix est l’Extrême dépendance de nos fabricants ...
Voici les résultats des mesures , à vide un beau 5V ... et une consommation de 0.15mA
Avec 3 relais + un module ESP8266 , environ 140mA sous 5V, soit 0,7W
Après calcul il s'avère que le module consomme 0.9177 W sous 230V , une déperdition de 0.2177w
76% de rendement.
Est-ce que ça chauffe ?
En fait au bout qu'une heure la mesure affiche 50°C ... beaucoup moins effectivement que mon autre prototype qui monte à plus de 80° .

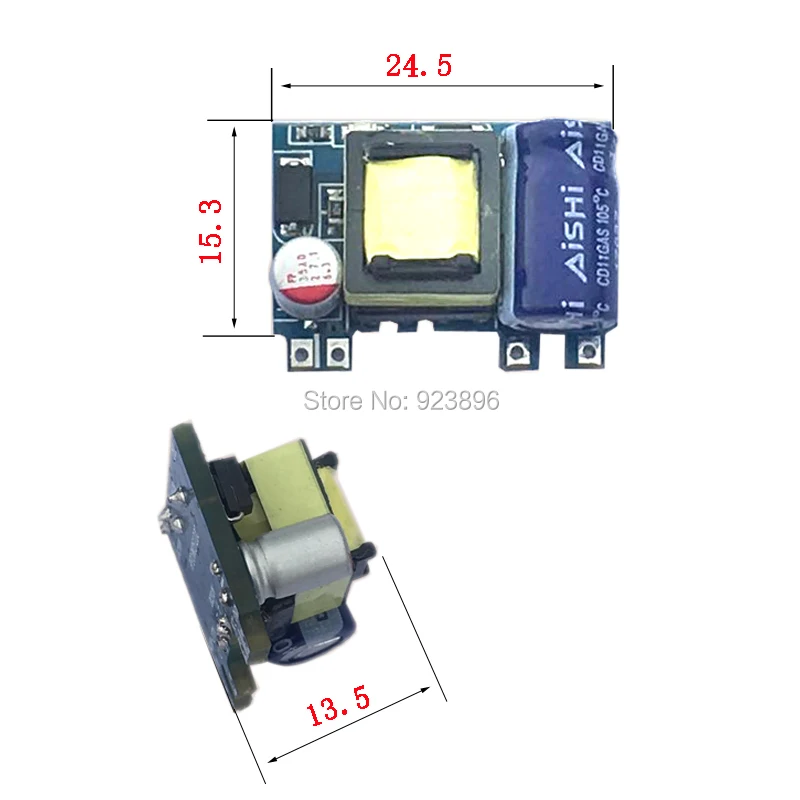

Quelques images du module livré et du banc de test (oui un peu prétentieux) :
Plus ... devinez qui c'est ?
